BICOLORE + FLASH - FARETTO GRIGLIA LUCE DI POSIZIONE A LED - SCANIA 2023+

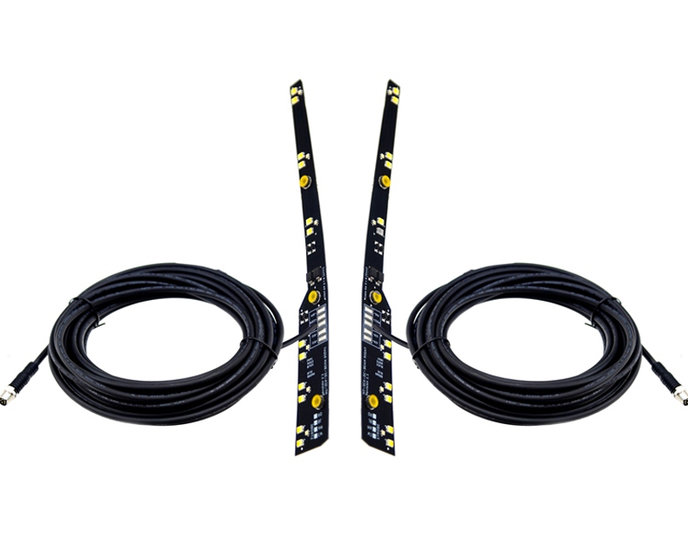

C'è un cavo di 6 metri sulla scheda luminosa con connettori M8 che si collegano al controller incluso. Il controller controlla i due colori e spegne automaticamente la luce di posizione quando si accende la luce stroboscopica. Il controller ha un cavo di 3 metri. Il cavo ha 4 fili:

Verde = Meno
Bianco Xenon = Plus per luce di posizione bianca
Giallo = Plus per luce di posizione gialla
Marrone  = Plus per luce stroboscopica

Quando è necessario tagliare i cavi con connettori M8 durante l'installazione, quindi è importante che questo giunto sia collegato a tenuta stagna e che i colori dei fili siano correttamente ricollegati.
Montaggio:
La sorgente luminosa non è facile da montare e richiede estrema cura quando si apre la lampada. Se non sei sicuro, consulta un professionista!

La piastra di raffreddamento deve essere rimossa come una vite, agganciata e incollata. C'è una sottile stampa flessibile all'interno della lampada, che puoi facilmente tagliare. Evita di infilare troppo la lama del coltello.

Quando il dissipatore è stato rimosso, la sorgente luminosa deve essere montata nella parte superiore della lampada praticando due fori attraverso i quali viene poi avvitata la scheda. Una dima di foratura per lo scopo è inclusa.

Infine, occorre prestare molta attenzione quando si richiude la lampada, per evitare che all'interno della lampada penetri acqua e umidità.


Risoluzione dei problemi:
Prima che inizi
Verificare che tutte le parti siano collegate correttamente e che tutte le spine siano completamente avvitate.
!! Non dovresti mai collegare la scheda LED direttamente a 24V, perché senza un controller lo stobelight si brucerà.

Determina dove si trova l'errore:
Se solo 1 delle schede LED funziona, prova a scambiare le uscite sul controller per vedere se la scheda o il controller è in errore.

Controller non funzionante:
Controllare il fusibile nel controller.

La scheda LED non funziona:
Verificare che tutti i cavi siano collegati al trasmettitore.

Luce di posizione non funzionante:
Controlla tutti i cavi. Se tutti i LED sulla luce di posizione si guastano, dovrebbe essere l'alimentazione alla scheda che sta fallendo.
Se si guastano solo pochi LED, la scheda è difettosa.

Strobo non funziona:
Controlla tutti i cavi. Se l'altro trasmettitore funziona, provare a collegare il trasmettitore difettoso all'altra uscita. Se il flash continua a non scattare, il trasmettitore è difettoso.
